USB-Umschalter für 2 Geräte (NAS/PC) an APC-UPS (Proj. 01/2010, 02/2011)

Die Unterbrechungsfreie Stromversorgung (USV) APC Back-UPS CS ist mit einer USB-Schnittstelle ausgerüstet, über die das Gerät administriert werden kann, und über die andere Geräte (PC, NAS) kommunizieren können, um vom Netzausfall rechtzeitig zu erfahren. Je nach Konfiguration können die Geräte ihre Daten vorher noch sichern, Programme abschließen und dann geordnet herunter fahren. Die in der USV eingebaute Batterie puffert die Netzspannung noch einige Minuten.

Sehr einfach ist das etwa bei dem Network Attached Storage (NAS, Netzwerkspeicher) ReadyNas Duo von Netgear, der nur entsprechend konfiguriert werden muss. Der NAS kann dann sogar noch einen zweiten NAS mit der Information versorgen, und zwar über das Netzwerk (LAN). Hierfür ist keinerlei zusätzliche Software nötig. Die Geräte fahren dann innerhalb weniger Sekunden sicher herunter.

Beim PC ist das ähnlich. Bei Windows 2000/XP gibt es eine eingebaute Funktion zur Kommunikation mit einer APC-USV über eine USB-Verbindung. Wer es komfortabler möchte, kann die von APC kostenlos gelieferte Software, etwa Power Chute PE, installieren. Man kann wählen, ob man den PC richtig herunter fahren will, oder doch besser den Ruhezustand verwendet. Der hat den Vorteil, dass beim späteren Hochfahren noch alle Daten und Programmzustände wieder hergestellt werden, wie vor dem Netzausfall, außerdem geht das um einiges schneller. Je schneller der PC ausgeschaltet ist, desto weniger wird die Batterie belastet, was ihre Lebensdauer erhöht. Dazu kann man sogar über den PC einen Abschaltbefehl an die USV geben lassen (wird dort verzögert wirksam), so dass diese am Schluss ausschaltet und die Batterie damit schont.

Die Back-UPS CS-Serie hat aber tatsächlich nur 1 USB-Schnittstelle. Wie soll man da 2 oder mehr Geräte herunter fahren lassen? Für dieses Problem gibt es Softwarelösungen zur Steuerung der Geräte über das LAN, aber das ist schon recht komplex. Im Handel gibt es auch keine simplen USB-Umschalter, die hierfür geeignet wären. Allerdings gibt es Umschalter für Drucker, um etwa von 2 PC aus mit 1 Drucker arbeiten zu können (USB Sharing Switch). Die lassen sich zwar mit der mitgelieferten Software bedienen, sind da aber viel zu unflexibel und kaum automatisierbar. Noch dazu haben die ein intelligentes Eigenleben, das etwa eine Umschaltung verhindert, wenn noch Daten ausgetauscht werden (das passiert bei der Kommunikation mit der USV aber ständig). Ansonsten bliebe nur noch die "einfache Signalisierung" mit RS232-Signalen. Es geht aber auch eleganter.

Ich habe eine praktikable Lösung gefunden für einen einfachen automatischen Umschalter. An ihn können 2 Geräte über USB angeschlossen werden, etwa ein Konfigurations-PC (Haupt-PC) und ein NAS (oder 2. PC), sowie zusätzlich ein weiterer PC über RS232 (nur Signale, keine Kommunikation). Die Funktion erläutere ich an den folgenden beiden Bildern. Beim Netzausfall (Batteriebetrieb) sind 2 Betriebsarten möglich, gemäß Bild 1 und Bild 2:

Bild 1: Standardbetrieb (PC hat Vorrang)

• (Haupt-)PC (PC1) an USB2, NAS (oder zweiter PC, PC2) an USB1
• PC1/USB2 hat Vorrang, d.h. unabhängig von einem weiteren Gerät an USB1 kann PC1 permanent mit der USV kommunizieren, etwa um sie zu bedienen oder den Status abzufragen
• über die USV erfährt dieser PC auch vom Netzausfall (Batteriebetrieb) und fährt (je nach Konfiguration) herunter
• anschließend erfolgt eine automatische Umschaltung auf das andere Gerät an USB1 (NAS/PC2), das dann ebenfalls mit der USV kommunizieren und herunter fahren kann
• Voraussetzung für die Umschaltung ist bei dem Gerät an USB2 (PC1), dass nach dem Herunterfahren keine Spannung mehr am USB-Port ansteht (ggf. testen)
• Man kann auch NAS und PC an den beiden Schnittstellen vertauschen. Das macht dann Sinn, wenn man den NAS nur gelegentlich anschaltet. Dann ist der PC über USB1 zunächst ständig mit der USV verbunden, zur Konfiguration oder Abfrage. Sobald der NAS an USB2 angeschaltet wird, zieht der den Kommunikationsweg zu sich, so dass er bei Netzausfall bevorzugt behandelt wird, d.h. schnell herunter gefahren wird. Anschließend gibt er die Kommunikation für den PC frei. Will man mit dem PC mit der USV kommunizieren, obwohl der NAS in Betrieb ist, muss man die Aktivitätserkennung an USB2 ("angesteckt") vorübergehend deaktivieren.

Bild 2: Sequenzbetrieb (NAS hat Vorrang bei Batteriebetrieb)

• (Haupt-)PC (PC1) an USB1, NAS (oder zweiter PC, PC2) an USB2
• bei Netzbetrieb hat der PC (PC1) an USB1 Vorrang, d.h. unabhängig von einem weiteren Gerät an USB2 kann PC1 permanent mit der USV kommunizieren, etwa um sie zu bedienen oder den Status abzufragen
• beim Netzausfall (Batteriebetrieb) erfolgt jedoch sofort eine automatische Umschaltung auf das Gerät an USB2 (NAS/PC2), damit dieses über die USV vom Ausfall erfährt und innerhalb weniger Sekunden herunter fahren kann
• anschließend wird automatisch zurück auf PC1/USB1 geschaltet, damit das Gerät je nach Konfiguration ebenfalls herunter fährt oder noch für administrative Aufgaben oder zur Kontrolle der USV genutzt werden kann
• beim Gerät an USB2 (NAS/PC2) muss wieder gewährleistet sein, dass nach dem Herunterfahren der USB-Port spannungslos ist; beim NAS ist das der Fall
• Die Erkennung des Netzausfalls an der USV muss über eine eigene Leitung signalisiert werden. Das ist nicht bei jeder USV der Fall. Die Signalisierung muss auch bei aktiver USB-Verbindung funktionieren.

zusätzliche Option:

• ein weiterer PC (PC3) kann über seine COM-Schnittstelle (RS232) mit der USV verdrahtet werden, um ihn ebenfalls herunter fahren zu können, wofür keine besondere Software nötig ist (es findet auch keine Kommunikation statt). Es werden hierfür die Schaltsignale der USV benutzt (pseudo RS232-Pegel).

In der Betriebsart 1 (nach Bild 1) sollte der PC an USB2 nicht sehr lange zum Herunterfahren benötigen, damit der NAS (bzw. 2. PC, an USB1) anschließend noch genügend Energie aus der Batterie bekommt zum Herunterfahren. Wenn die Batterie (noch) nicht voll aufgeladen oder schon schwach ist, kann das aber riskant sein. Da das Herunterfahren eines NAS hingegen normalerweise sehr schnell geht, ist es möglicherweise sinnvoller, zuerst diesen herunter fahren zu lassen und erst anschließend die restliche Betriebszeit voll dem PC zur Verfügung zu stellen. Dies wird mit Betriebsart 2 (Bild 2) erreicht, oder mit Einschränkung bei Betriebsart 1, wenn man NAS an USB1 und PC an USB2 anschließt (PC-Verbindung geht dann nur ohne NAS bzw. bei herunter gefahrenem NAS).

Die Betriebsart 2 (nach Bild 2) ist immer dann sinnvoll, wenn der Haupt-PC möglicherweise zu lange brauchen könnte, bis er ausschaltet oder er gar nicht abgeschaltet werden soll/kann, oder aber der USB-Port auch bei abgeschaltetem PC Spannung abgibt, oder wenn der NAS einfach bevorzugt bedient werden soll, wenn die Spannung ausfällt.

Diese logisch etwas verzwickt scheinende Aufgabe lässt sich tatsächlich sehr einfach und ohne intelligente Hardware oder Software umsetzen. Dabei wird folgender Trick benutzt: Um den Umschalter steuern zu können, wird eine Information benötigt, die erkennen lässt, ob das Gerät (PC/NAS) noch in Betrieb ist oder schon herunter gefahren ist. Dies liefert die Spannung des USB-Ports. Wenn das Gerät in Betrieb ist, stehen 5 V an, wenn es aus ist, ist auch die Spannung weg. Allerdings muss man beachten, dass manche Geräte nach dem Herunterfahren noch den Port versorgen, etwa Laptops. Da funktioniert die Schaltung nicht bzw. das Gerät kann nur an USB1 angeschlossen werden.

Schaltungstechnische Lösung: Universeller Umschalter

Das folgende Bild zeigt einen Ausschnitt aus dem Stromlauf eines universellen Umschalters, den ich in verschiedenen Varianten gebaut habe. Wenn Sie auf das Bild klicken, wird es vergrößert dargestellt. Die Auskopplung der Schaltsignale für PC3 ist dahinter im Bild 4 dargestellt. Den gesamten Stromlauf sehen Sie im pdf. Das Relais K1 schaltet die USB-Datensignale (D+/D-) um und wird einerseits von der USB-Spannung an USB2 gespeist, andererseits über das Signal OnBattery der USV (an Bu4/RJ50-10) mit dem Transistor T1 geschaltet. Damit der Relais-Kontakt auf USB2 umschaltet, müssen also die Spannung an USB2 und das Signal OnBattery vorhanden sein, d.h. ein aktives Gerät stecken und Netzausfall vorliegen. In allen anderen Fällen ist USB1 an die USV geschaltet. Dies ist die Funktion in Betriebsart 2. Als USV verwende ich hier die Back-UPS CS 650.

Bild 3: USB-Umschalter für Betriebsart 1 + 2 (Ausschnitt)

Über die Brücke W6 (im Bild 4 zu sehen) kann der Transistor überbrückt werden (Kollektor an Masse), so dass die Funktion unabhängig vom Signal OnBattery bzw. dem Netzzustand wird, d.h. sobald ein aktives Gerät an USB2 angesteckt ist, zieht das Relais an und schaltet dieses Gerät auf die USV. Dies ist die Betriebsart 1.

Die LED zeigt den Zustand des angezogenen Relais an, also, wenn USB2 an die USV geschaltet ist.

Die Auskopplung der Schaltsignale ist im folgenden Bild dargestellt (beim Klick auf das Bild wird es vergrößert dargestellt), Fortsetzung von Bild 3:

Bild 4: Auskopplung der Schaltsignale der USV (RS232), Ausschnitt

Eigentlich müssen nur die USV-Signale OnBattery (Netzausfall), LowBattery (kritischer Batteriezustand, fast leer) und der Eingang ShutDown (für die USV) an die SubD9-Buchse geschaltet werden. Um hier möglichst flexibel zu bleiben, habe ich die Signale jedoch auf Brücken gelegt, womit ich einige spezielle Funktionen ermöglichen kann. Die Standard-Einstellung ist wie die rechte Darstellung von X1 (also mit W1, W2, W3).

Mit W3 kann man die ShutDown-Aufforderung vom PC unterbinden, falls das notwendig sein sollte (in manchen Fällen wird der COM-Port vom Betriebssystem getestet, so dass da unerwünschte Signale entstehen könnten), ansonsten kann die Funktion in den Energieoptionen ausgewählt bzw. deaktiviert werden.

Die Brücke W6 (unten beim Brückenfeld X1) ist für die Überbrückung des Transistors in Betriebsart 1.

Die Standard-Beschaltung ist so gewählt, dass man den PC (mit Windows2000/XP) direkt mit einem 1:1 SubD-9-Kabel (Buchse-Stecker) an der COM-Schnittstelle betreiben kann. Eine mögliche Konfiguration habe ich schon hier gezeigt. Variieren kann man, ob der PC sofort bei Netzausfall zum Herunterfahren gebracht werden soll (Signal OnBattery), oder erst, wenn die Batterie schon recht leer ist, um maximale Betriebszeit zu erreichen (Signal LowBattery). Die entsprechende Einstellung kann man in den Energieoptionen von Windows vornehmen und/oder mit den Brücken.

Die nachfolgende Tabelle fasst einige Einstellmöglichkeiten zusammen:

Erläuterung zur Tabelle:

• Es sind 6 Varianten der Verdrahtung mit der COM-Schnittstelle dargestellt, die unterschiedliche Möglichkeiten bieten.
• Im Wesentlichen ist das die Funktion Aktivierung bei niedrigem Batteriestand ("niedr. Batt."), also Batterie fast leer, oder bei Stromausfall/Batteriebetrieb ("Batt. an"), also sofort bei Verlust der Netzspannung.
• Bei der USV-Überwachung werden normalerweise 2 Signale, d.h. 2 Leitungen, benötigt (Variante 1, Standardfall), man kann aber auch mit 1 Leitung auskommen (Varianten 2-6), natürlich zzgl. Masse (Pin 5).
• Wenn man den ShutDown-Befehl vom PC an die USV ausführen will, wird natürlich eine weitere Leitung benötigt und Brücke W3 muss gesteckt sein (Pin 4). Es ist zu beachten, dass der Befehl in der USV verzögert ausgeführt wird, damit der PC vorher noch mit gepufferter Spannung herunter fahren kann.
• Dargestellt sind die beiden wählbaren Optionen in Windows für Signal "Stromausfall/Batterie an" am Eingang CTS und Signal "Niedriger Batteriestand" am Eingang DCD, denen unterschiedliche Eigenschaften zugewiesen werden können.
• Wählbar sind die Signallagen zur Auswertung: positiv/negativ/deaktiviert, d.h. zur Signalisierung muss das angelegte Signal entweder positiv sein (> +3 V), negativ (< +0,8 V reicht meistens, theoretisch < -3 V), oder ist ohne Belang, weil nicht bewertet.
• Ein offener Eingang bei CTS, DCD ist gleichbedeutend mit "negativ" (bzw. 0 V).
• Wenn die Auswertelage "negativ" gewählt ist, bedeutet ein offener Eingang einen aktiven Signalzustand.
• Um das passende USV-Signal an den Stecker zu führen, müssen im USB-Umschalter die Brücken W1, 2, 7, 8 passend gesetzt werden, nach obiger Tabelle und Bild 4.
• Dabei vertauschen die Brücken W7/8 die Signale OnBattery und LowBattery gegenüber den Brücken W1/2.
• Welches Signal zur Aktion (Herunterfahren des PC) führt, ist fett markiert.

Die Verbindung zwischen USV und Umschalter über die RJ50-Buchse sollte mit einem möglichst kurzen Kabel erfolgen (etwa 50 cm lang), vorzugsweise geschirmt, oder notfalls als Flachkabel (siehe Hinweise), das aber keine Abschirmung bietet.

Wer seine Back-UPS nicht schonen will, kann die Schaltung auch leicht in die USV selber einbauen. Man entfernt dazu die wahrscheinlich sowieso nicht benötigte Telefonbuchsen-Platine und ersetzt sie durch eine mit den USB-Buchsen USB1+2, und lötet die Leitungen direkt an die RJ50-Buchse innen an. Falls man die Schalt-Signale auch noch benötigt, kann man sich mit einem 8-poligen Telefon-Flachkabel und einem RJ48-8-Stecker (ISDN/LAN, 8P8C) einfach einen passenden Adapter für die RJ50-10-Buchse machen. Verdrahtung siehe meine Belegungstabelle. Falls man die ShutDown-Funktion ohnehin nicht benötigt, reicht auch ein 4-poliges Telefonkabel.

Damit der NAS möglichst schnell herunter fährt, sollte man die Kapazitätsschwelle in der NAS Konfiguration auf den Maximalwert (bei ReadyNAS Duo 90 %) einstellen. Wählt man einen niedrigeren Wert, dauert es unnötig lange, bis die Batterie soweit entladen ist und das Herunterfahren des NAS eingeleitet wird. Beim PC habe ich in PowerChute die Option "Den Computer solange wie möglich in Betrieb lassen (5 Min)" gewählt, um bei einem Netzausfall noch genügend Zeit zur Verfügung zu haben, um manuell einzugreifen.

Praktische Realisierungen

Ich habe den Umschalter nach Bild 3 & 4 in verschiedenen weiteren Variationen realisiert:

1. Projekt 01/2010a: Universelle Lösung mit USB und RS232, ähnlich zu Bild 3 & 4, mit der Umschaltung über Signal OnBattery (Betriebsart 1 und 2) und USV-Anschaltung über RJ50 (10P10C). Die Musterplatine 01/2010 ist in Bild 5 links dargestellt, wobei nur der linke (hier teilbestückte) Teil der Platine benutzt wird. Platinenmaße ca. 109x51 mm, passend für Strapubox 2001. Stromlauf hierzu.
2. Projekt 01/2010b: Einfache Lösung mit nur USB, d.h. ohne Signal OnBattery (nur Betriebsart 1) und USV-Anschaltung über USB-A-Buchse (passend zum APC-Kabel). Diese Variante ist auf derselben Platine 01/2010 aufgebaut, im Bild 5 links, auf der hier nicht bestückten rechten Platinenseite. Die beiden Platinenhälften könnten auch getrennt werden. Stromlauf hierzu.
3. Projekt 02/2011-2: Kompakte Lösung ohne RS232, wahlweise mit USB-Umschaltung über Signal OnBattery, für Betriebsart 1 und 2. Die USV-Anschaltung erfolgt entweder über RJ50 (10P10C; Betriebsart 1 und 2) oder über USB-A-Buchse (APC-Kabel; nur Betriebsart 1). Die bestückte Musterplatine 02/2011 ist in Bild 5 rechts dargestellt (hier noch in der Version ohne zusätzliche USB-Buchse). Platinenmaße ca. 62x34 mm, passend für Gehäuse Strapubox 2744. Stromlauf hierzu.

Bild 5: Die beiden Varianten 01/2010 (links, teilbestückt) und 02/2011 (rechts)

Zu den Projekten 01/2010 und 02/2011-2 kann ich Bauunterlagen bereit stellen (Layout mit SprintLayout). Für die Kompaktversion 02/2011-2 kann ich evtl. auch eine professionelle Platine und/oder einen Teilesatz zur Verfügung stellen.

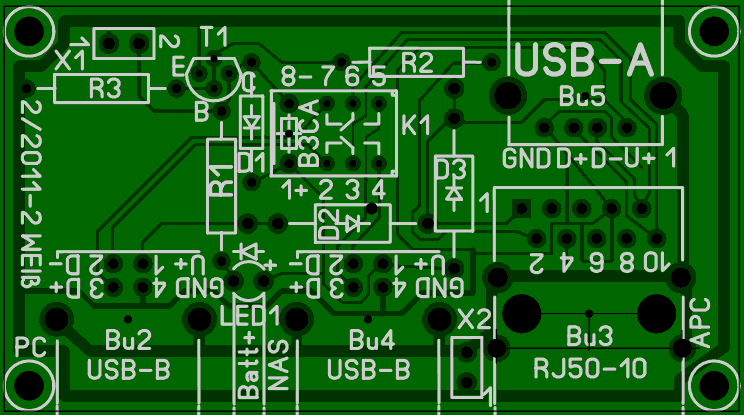

Leiterplatte und Stromlauf für 02/2011-2

Kompatibilität

Der Umschalter funktioniert an meiner Back-UPS CS650 (Bj. 2009) zusammen mit dem Netgear ReadyNAS Duo in beiden Betriebsarten. Beim Test mit den CS350 und CS500 älterer Bauart (2006 bzw. 2003) ist mir aufgefallen, dass deren für die Betriebsart 2 notwendige OnBattery-Signal nicht geeignet ist. Wenn bei denen nämlich am USB-Port die USB-Spannung (+5V) ansteht, wird das Signal abgeschaltet bzw. entsteht gar nicht erst. Dann "flattert" die LED auf dem Umschalter, wenn ein Gerät an USB2 steckt (auch bei ausgeschalteter USV). Es sieht so aus, als ob das Signal bei USB-Kommunikation intern anderweitig genutzt wird (vielleicht derselbe Port wie der USB-Kanal?). Da das bei der neueren CS650 nicht der Fall ist, liegt es möglicherweise an einer älteren Schaltung.

Die Projekte 01/2010 (mit RS232) bzw. 02/2011-2 (kompakt) arbeiten nach demselben Prinzip. Entscheidend ist (sofern Betriebsart 2 genutzt werden soll), dass das Signal OnBattery ("auf Batterie umgeschaltet") ein Signal ist, das ca. 9-12 V (aktiviert) bzw. 0 V (deaktiviert) liefert und auch zur Verfügung steht, wenn die USB-Verbindung besteht. Das scheint bei den USV-Geräten von APC nicht immer der Fall zu sein. Die Umschaltung kann zwischen 2 PC oder zwischen einem PC und einem NAS erfolgen. Bedingung für den NAS ist, dass er mit der USV direkt kommunizieren kann (um herunter fahren zu können). Bei den ReadyNAS Duo von Netgear ist laut Hersteller eine Kompatibilität zu mehreren APC-USV gegeben (siehe Netgear Kompatibilitätsliste).

Um den Umschalter einsetzen zu können, muss natürlich die Daten-Schnittstelle mit dem RJ50-Stecker zur Verfügung stehen. Es ist nicht immer gleich klar, bei welchen APC-Geräten das der Fall ist, weil die Signale ja nur für die "serielle" bzw. RS232-Schnittstelle vorgesehen sind, die mittlerweile als veraltet gilt und sicher nur noch aus Kompatibilitätsgründen mitgeführt wird. In den Beschreibungen wird sie fast nie erwähnt. Wenn nur die Betriebsart 1 benötigt wird (also ohne OnBattery), kann beim Projekt 01/2010b (rechter Platinenbereich im Bild 5 links) und beim 02/2011-2 (Kompaktversion) auch das APC-USB-Kabel statt dem RJ50 angesteckt werden.

Funktionierende Geräte/Konfigurationen (Betriebsart 1 & 2)

• APC Back-UPS CS650VA/BK650EI (Bj. 2009) mit ReadyNAS Duo
• APC Back-UPS RS550VA/BR550GI mit ReadyNAS Duo

Eingeschränkte Funktionalität für Geräte/Konfigurationen (nur Betriebsart 1)

• APC Back-UPS CS350VA/BK350EI (Bj. 2006): OnBattery arbeitet nicht korrekt während USB-Kommunikation

Nicht funktionierende Geräte/Konfigurationen

• APC Back-UPS CS500VA/BK500EI (Bj. 2003): OnBattery arbeitet nicht korrekt während USB-Kommunikation und keine Kommunikation mit ReadyNAS Duo

(ich nehme hier gerne weitere Konfigurationsbeispiele auf, wenn sie mir berichtet werden)

Bauteilebeschaffung

Zur Beschaffung von Steckern und Kabeln siehe meine Hinweise unter Bezugsquellen. Bei den Bezeichnungen für die Western-Stecker und -Buchsen geht es leider ziemlich durcheinander. Die 8-poligen mit 8 Kontakten (8P8C) heißen eigentlich RJ48 oder RJ49, die 10-poligen (10P10C) RJ50. Leider findet man für alle Varianten unterschiedliche Bezeichnungen, meist sogar "RJ45". Einzig die Bezeichnung "10P10C" ist zuverlässig zur Unterscheidung geeignet, für die benötigte Variante zum Anschluss an die USV. Nachzulesen etwa im Wiki.

Hinweise zur Hardware-Dimensionierung

• Als Relais habe ich den Typ Fujitsu FTR-B3 CA 4.5Z (Aufdruck FT B3CA) gewählt, etwa bei Reichelt, Bestell-Nr. FTR B3CA4,5Z, Völkner, Bestell-Nr. S71207, bzw. Conrad 504390
• Wenn man ein anderes Relais nimmt, muss man auf den Stromverbrauch achten: dieses arbeitet mit 4,5 V Nennspannung und hat 145 Ohm Spulenwiderstand, ergibt einen zu schaltenden Kollektorstrom von ca. 31 mA (an 5 V, zzgl. LED). Wenn der benötigte Strom höher ist, kann der Transistor T1 (Bild 3) möglicherweise nicht niederohmig genug werden (seine Stromverstärkung reicht nicht), d.h. seine Kollektor-Sättigungsspannung wird zu hoch. Zwar könnte man seinen Basis-Vorwiderstand (R2) niedriger machen, aber einerseits gibt die APC-USV nicht viel Ausgangsstrom ab, andererseits darf die Spannung OnBattery möglichst nicht kleiner werden als ca. 3 V, wenn ein PC an PC3 angesteckt werden soll. Bei der Kompaktversion 02/2011 ist das kein Problem mehr, weil für den Transistor ein Darlington verwendet wird.
• Um sich die Spannungsverhältnisse zu überlegen, muss man berücksichtigen, dass der Ausgangstransistor in der Back-UPS CS 3,8 kOhm (bei älteren Ausführungen 3,0 kOhm; siehe Stromlauf der Back-UPS) hat, mit einer minimalen Kollektor-Spannung (Batteriespannung) von sagen wir 10,0 V. Der untere Wert hängt davon ab, wie stark die Batterie belastet ist und wie stark sie schon entladen ist. Bei voller Batterie sind es etwa 13,4 V. Der Eingangswiderstand an einer RS232-Schnittstelle (COM) ist nominell 5 kOhm, kann aber min. 3 kOhm betragen. Wenn damit der Ansteuerstrom für T1 zu knapp wird, empfiehlt sich der Einsatz eines Darlington-Typs, etwa BC517 (Völkner Q31803). Damit hat man nahezu beliebige Reserven. Es sollte wegen seiner hohen Stromverstärkung ein Basis-Emitter-Ableitwiderstand von ca. 100 kOhm vorgesehen werden. Der Basis-Vorwiderstand R2 darf bei 100 mA Kollektorstrom ca. 47 kOhm betragen. Diese Entlastung erhöht auch den Pegel des Signals OnBattery. Diese Dimensionierung wurde auch für die Projekte 01/2010a und 02/2011 gewählt.
• Wenn man die Eigenschaften des verwendeten Transistors nicht kennt, probiert man den notwendigen Vorwiderstand R2 am Besten aus und gibt genügend Reserve dazu, d.h. wählt ihn deutlich niedriger als messtechnisch nötig. Kriterium ist die Kollektor-Sättigungsspannung (Transistor leitend, Relais angezogen), die deutlich unter etwa 0,3 V (normaler Transistor) bzw. 1,0 V (beim Darlington) liegen sollte.
• Wenn man die Schnittstelle PC3 nicht benötigt, darf der Basis-Vorwiderstand R2 auch 0 sein. Der Strom wird von der USV begrenzt und beträgt maximal 4,5 mA (13,4 V/3 kOhm) bzw. mind. 2,4 mA (10,0 V/3,8 kOhm).
• Will man die sich einstellende Spannung OnBattery (Uob) in der gewählten Dimensionierung ausrechnen, kann man folgende Formel verwenden:
  Uob=(Ube/Rb+Ubatt/Rc)/(1/Rc+1/Rb+1/Ri)
  Es bedeuten: Ube = Basis-Emitter-Spannung von T1 (ca. 0,7 bzw. 1,4 V), Rb = R2, Ubatt = aktuelle bzw. min. Batteriespannung, Rc = interner Kollektor-Widerstand in der USV (3,83 bzw. 3,0 kOhm), Ri = (min.) Eingangswiderstand am RS232-Signal CTS. In Excel kann man den Zellen für die Eingabewerte die Namen der Formelzeichen geben, dann kann man obige Formel direkt in Excel verwenden. Anderenfalls muss man die Formelzeichen vorher in Zell-Adressen ändern.
• Für den sich ergebenden Basisstrom in T1 (Ib) gilt diese Formel:
  Ib=Uob/Rb-Ube*(1/Rb+WENN(Rbe=0;0;1/Rbe))
  Rbe ist der gewählte Basis-Emitter-Ableitwiderstand; die WENN-Bedingung berücksichtigt, dass man möglicherweise Rbe auch weglassen will (leere Zelle).
• Will man den Einfluss der Batteriespannung auf die Signalspannung OnBattery unter Belastung abschätzen, kann man näherungsweise davon ausgehen, dass sie sich um den fast gleichen Prozentsatz ändert. Beispiel: Wenn man bei einer Batterie-Leerlaufspannung von 13,4 V eine Signalspannung von 5 V misst, dann würde bei einem Absinken der Batteriespannung auf 10,0 V (d.h. -25 %) die Signalspannung auch um etwa diesen Betrag sinken, d.h. auf ca. 3,8 V. Der formelmäßige Zusammenhang ist gegeben durch Uob2=(Rc/Rb*Ube+Ubatt2)/(Rc/Rb*Ube+Ubatt1)*Uob1
• Die Verdrahtung der Relais-Kontakte sollte möglichst auf kürzestem Wege und paarig (D+/D-) erfolgen, um Signal-Verzerrungen und Störungen zu vermeiden. Daher sollten Relais und Buchsen eng zusammen platziert werden.
• Die Dioden D2/D3 sind Schottky-Universaldioden, etwa SB140 (Völkner Q87177). Sie sind aber unkritisch und können auch durch normale Dioden ersetzt werden, da der Pegel in der Back-UPS nicht kritisch ist, und nur ein geringer Eingangsstrom fließt.
• In den Bildern 3 bis 5 (und den Projekt-Stromläufen) sind die Steckerpins für USB, RS232 und RJ50 lagerichtig dargestellt, Ansicht von oben.

Weitere Hinweise

• Das Prinzip des Umschalters mit Hilfe der USB-Spannung kann man natürlich noch weiter treiben und noch mehr Geräte sequentiell ausschalten lassen. Nur muss man beachten, dass sich die Abschaltzeit zum Herunterfahren aufsummiert und die Batterie hierfür genügend Energie bereitstellen muss.
• Um weitere Geräte anzuschließen, könnte man theoretisch solche Relaisschalter kaskadieren (jeweils an dem Ruhekontakt erweitern und alle Schalttransistor-Eingänge parallel schalten an OnBattery), was keiner weiteren Logik bedarf. Die Sequenzierung erfolgt automatisch, weil sich die Priorität der Kanäle aus der Anordnung der Relaiskontakte ergibt. Aber die Verzerrung bzw. Bedämpfung der USB-Datensignale über viele Kontakte könnte problematisch sein und zu fehlerhafter Übertragung führen.
• Stattdessen bietet es sich an, jeden Kanal über ein Relais mit Zuschaltkontakt (Schließer) sternförmig zusammenzuschalten und über eine einfache CMOS-Digitallogik jedes Relais in der passenden Priorität ein- und die anderen auszuschalten. Für 4 Kanäle bräuchte man da etwa Digitalschaltkreise vom Typ HC11 (1x) und HC27 (1x), bei mehr Kanälen würde es aufwendiger. Beachten muss man hier aber, dass die Abfallverzögerung der Relais dazu führen kann, dass beim Einschalten eines Relais das vorher abgeschaltete Relais noch nicht den Kontakt geöffnet hat. Damit arbeiten die betroffenen Geräte kurzzeitig im Kurzschluss. Hier wäre also eine Einschaltverzögerung für jeden Kanal nötig (dies entfällt bei der Kaskadierung).
• Um festzustellen, ob ein PC am USB-Port im abgeschalteten Zustand noch Spannung abgibt, kann man einen USB-Stick oder ein anderes USB-Gerät mit LED anstecken; beim Einschieben darf die LED nicht leuchten oder aufblitzen.

(Entwicklungsstand: 6/2011, zuletzt geändert 10.10.2021)
